Pourquoi le moulage sous pression en aluminium est le choix supérieur pour les boîtiers de lampadaires LED ?

Dans la fabrication de Boîtiers pour lampadaires LED , moulage sous pression d'aluminium sous haute pression (HPDC) est devenu le processus privilégié pour les projets mondiaux d’ingénierie municipale et de ville intelligente. Utilisant les alliages d'aluminium ADC12 ou A380 comme matières premières, ce processus permet des géométries complexes, des ailettes de dissipation thermique intégrées et des interfaces d'assemblage de précision en un seul cycle de moulage, offrant des perfoumances complètes qui dépassent de loin celles de l'acier embouti, du plastique moulé par injection ou des profilés en aluminium extrudé. Les données de l'industrie indiquent que les lampadaires à LED dotés de boîtiers en aluminium moulé sous pression atteignent une durée de vie prévue de 50 000 à 100 000 heures , offrent les avantages du contrôle de la température de jonction de 15–30 °C par rapport aux boîtiers en plastique et offrent des avantages économiques significatifs en termes de coût àtal de possession (TCO).

Science des matériaux : le compromis en termes de performances entre les alliages ADC12 et A380

Les matériaux de base des boîtiers de lampadaires LED moulés sous pression sont généralement ADC12 (norme JIS, équivalent à A383) or A380 (norme ASTM) alliages d'aluminium. Ces deux alliages présentent des différences subtiles en termes de composition et de performances qui ont un impact direct sur la résistance structurelle, l'efficacité thermique et la résistance à la corrosion du produit fini.

Comparaison de la composition des alliages et des propriétés mécaniques

L'ADC12 contient une teneur élevée en silicium de 9,6 % à 12 % et la teneur en cuivre de 1,5 % à 3,5 % , ce qui lui confère une fluidité exceptionnelle et une capacité de remplissage de parois fines, idéale pour la fabrication d'ailettes de dissipation thermique de précision avec des épaisseurs de paroi aussi faibles que 1,2 mm . Sa résistance à la traction typique est 150 à 200 MPa avec une limite d'élasticité de 100-150 MPa . En revanche, l'A380 a une teneur en silicium légèrement inférieure (7,5 % à 9,5 %) mais une teneur en cuivre plus élevée (3,0 % à 4,0 %), ce qui lui confère une résistance à la traction de 210-250 MPa et une dureté plus élevée (60 à 80 HB), ce qui le rend plus adapté aux applications nécessitant une résistance aux fortes charges de vent ou aux impacts mécaniques.

Stratégie de sélection des matériaux

Pour les lampadaires municipaux standards, l’ADC12 est le choix le plus rentable en raison de son excellente conductivité thermique ( 130-150 W/m·K ) et une formabilité supérieure par coulée. Pour les projets dans les régions à forte pression de vent (telles que les zones côtières de typhons ou les ponts surélevés), l'A380 est recommandé pour une résistance structurelle plus élevée. Notamment, les deux alliages ont une densité d'environ 2,7 g/cm³ , obtenant des réductions de poids de plus de 60% par rapport à l'acier, réduisant considérablement les charges sur les poteaux et les coûts de transport.

Ingénierie de la gestion thermique : comment les boîtiers moulés sous pression déterminent la durée de vie des LED

La température de jonction des puces LED est l’indicateur principal pour mesurer la fiabilité. Selon les recherches du DOE sur l'éclairage à semi-conducteurs, pour chaque 10°C augmentation de la température de jonction, la dépréciation du lumen des LED double et la durée de vie diminue d'environ 50% . Les boîtiers en aluminium moulé sous pression assurent une gestion thermique efficace grâce aux mécanismes suivants :

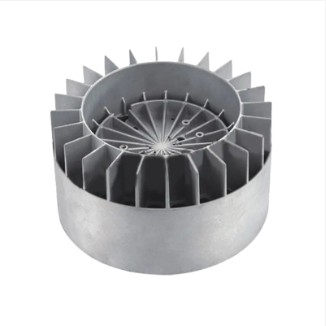

Avantages structurels des ailettes de dissipation thermique intégrées

Le moulage sous pression haute pression permet le moulage direct de réseaux d'ailettes de dissipation thermique haute densité avec des épaisseurs de paroi aussi faibles que 1,2 mm et en espaçant jusqu'à 4 mm dans le moule. Cette structure intégrée élimine la résistance d'interface thermique des processus traditionnels d'assemblage d'usinage de profilés en aluminium extrudé, minimisant ainsi le chemin de résistance thermique du substrat LED à l'air ambiant. Les données mesurées montrent que les luminaires dotés de boîtiers en aluminium moulé sous pression maintiennent les températures de jonction des LED de manière stable à 65-80°C , tandis que les boîtiers en plastique sous une puissance équivalente atteignent 110-140°C , en les plaçant dans la zone à risque de défaillance.

Comparaison des performances thermiques entre les matériaux

Dans les boîtiers en plastique, le maintien du flux lumineux des LED (L70) peut tomber en dessous de 70 % 10 000 à 15 000 heures , tandis que les boîtiers en aluminium moulé sous pression garantissent une durée de vie du L70 dépassant 60 000 à 100 000 heures . Pour les lampadaires municipaux fonctionnant 12 heures par jour, cela signifie que les luminaires en aluminium moulé sous pression peuvent fonctionner de manière stable pendant 13-22 ans , tandis que les luminaires en plastique doivent être remplacés dans les 2 à 3 ans .

Adaptabilité environnementale : protection complète contre les embruns salins côtiers et les pluies acides industrielles

Les boîtiers de lampadaires à LED doivent résister aux rayons UV, aux cycles thermiques (-40°C à 70°C), aux charges de vent et à l'érosion par les précipitations. Les alliages d'aluminium moulés sous pression construisent des systèmes de protection multicouches grâce à la combinaison de propriétés intrinsèques des matériaux et de technologies de traitement de surface.

Matrice de technologie de traitement de surface

Pour différents degrés de corrosion environnementale (C3 à C5-M tels que définis par la norme ISO 12944), les boîtiers en aluminium moulé sous pression peuvent adopter des solutions de revêtement différenciées :

• Environnement standard (C3) : Revêtement en poudre polyester, épaisseur du film 80-120 μm, offrant une protection UV de base et une rétention de la couleur.
• Environnement côtier à haute teneur en sel (C5-M) : Système composite de couche de finition polyester époxy riche en zinc, épaisseur totale du film ≥ 140 μm, réussi le test de brouillard salin neutre ISO 9227 pendant ≥ 1 000 heures sans cloquage.
• Environnement de corrosion extrême (CX) : Procédé duplex de revêtement en poudre d'anodisation, ou couche de finition en polymère fluorocarboné, épaisseur de film de 40 à 60 μm, avec une résistance anti-farinage et chimique exceptionnelle.

Normes d’étanchéité et de protection contre les chocs

Les boîtiers de lampadaires LED moulés sous pression modernes atteignent généralement IP66 indice de protection (selon CEI 60529), offrant une protection complète contre la poussière et une résistance aux jets d'eau puissants. En termes de résistance aux chocs, la conception optimisée de l'épaisseur de paroi et l'alliage peuvent atteindre IK08 à IK10 (selon la norme CEI 62262), capable de résister à des impacts mécaniques supérieurs à 5 joules, résistant efficacement aux débris transportés par le vent ou au vandalisme. Toutes les fixations externes dans les zones côtières doivent être spécifiées comme Acier inoxydable 316 (qualité A4) avec lubrifiant anti-grippage pour empêcher le grippage des boulons induit par la corrosion galvanique.

Processus de fabrication : précision et efficacité du moulage sous pression haute pression

Le moulage sous pression à haute pression (HPDC) est un processus de formage dans lequel un alliage d'aluminium fondu est injecté dans des moules en acier de précision à grande vitesse sous des pressions de 30 à 150 MPa . Ce processus démontre trois avantages fondamentaux dans la fabrication de boîtiers d'éclairage public à LED :

Formation de formes quasi nettes et intégration de structures complexes

Le moulage sous pression atteint des tolérances dimensionnelles de ±0,03 à 0,05 mm , dépassant de loin l'estampage (± 0,1 à 0,3 mm) et le moulage par injection (± 0,1 à 0,5 mm). Plus important encore, il permet de couler en une seule opération les ailettes de dissipation thermique, les chambres de commande, les interfaces de contrôleur intelligent NEMA/Zhaga, les surfaces de montage optique et même les positions de montage des soupapes d'aération, réduisant ainsi considérablement les processus d'usinage et d'assemblage ultérieurs tout en réduisant les points de défaillance potentiels.

Échelle de production et rentabilité

Une fois l'outillage investi (généralement durable) 80 000 à 150 000 tirs ), les cycles de moulage sous pression d'une seule pièce peuvent être raccourcis à 30 à 90 secondes , ce qui les rend parfaitement adaptés aux demandes de projets municipaux à grand volume. Le marché mondial du moulage sous pression devrait croître de 101,2 milliards de dollars en 2026 to 189,2 milliards de dollars d'ici 2034 (TCAC 8,14%), avec la région Asie-Pacifique dominante grâce à des chaînes d'approvisionnement matures ; le marché chinois devrait à lui seul atteindre 41,3 milliards de dollars d'ici 2026 .

Contrôle qualité en boucle fermée

Les principaux fabricants utilisent une conception CAO/FAO/IAO intégrée combinée à une analyse du flux de moule pour prédire les positions des portes, la répartition de la porosité et les défauts de points chauds. Les lignes de production sont équipées de centres d'usinage CNC de précision, d'EDM (usinage par décharge électrique) et d'équipements de coupe au fil pour garantir la précision des surfaces d'assemblage critiques. Les systèmes de gestion de la qualité doivent être certifiés IATF 16949, couvrant l'ensemble du processus depuis l'approvisionnement en matières premières, le dégazage à l'état fondu, la surveillance des paramètres de grenaille jusqu'aux tests d'étanchéité du produit fini.

Intégration de la ville intelligente : évolution de la conception modulaire des logements moulés sous pression

Avec la prolifération des réseaux 5G et de la technologie IoT, les lampadaires LED évoluent de nœuds d'éclairage uniques vers des hubs de données pour les villes intelligentes. Les capacités de formage complexes des boîtiers en aluminium moulé sous pression fournissent l’infrastructure physique nécessaire à cette transformation :

Interfaces intelligentes pré-intégrées

Les moules de moulage sous pression modernes peuvent former directement NEMA/ANSI C136 bases de prises photocontrôle ou Zhaga Livre 18 interfaces standard, prenant en charge les photocellules plug-and-play, les capteurs micro-ondes, les modules de surveillance de la qualité de l'air environnemental et les équipements de micro-station de base 5G. Cette pré-intégration évite les perçages et taraudages post-installation qui compromettent l'intégrité de l'étanchéité, garantissant ainsi que les indices IP restent valides après des mises à niveau intelligentes.

Compatibilité électromagnétique pour les communications sans fil

Les boîtiers en aluminium fournissent intrinsèquement un blindage électromagnétique, protégeant efficacement les modules de communication sans fil internes (tels que DALI-2, Bluetooth Mesh, LoRa) des interférences externes. En réservant les fenêtres d'antenne non métalliques pendant l'étape de coulée ou en utilisant un traitement d'isolation localisé, la transmission du signal peut être optimisée sans sacrifier l'intégrité structurelle. En 2026, le contrôle sans fil est devenu la norme pour les lampadaires LED haut de gamme, et la conception de gestion électromagnétique des boîtiers moulés sous pression a un impact direct sur la stabilité du système de contrôle intelligent.

Analyse du coût total du cycle de vie : pourquoi l'aluminium moulé sous pression est l'optimum économique

Bien que les boîtiers en aluminium moulé sous pression aient des coûts d'achat initiaux plus élevés que les alternatives en plastique ou en acier, leur Coût total de possession (TCO) sur 10 ans est nettement inférieur. La comparaison suivante est basée sur un scénario de fonctionnement quotidien de 12 heures :

Par ailleurs, le 100% recyclabilité des alliages d’aluminium s’aligne sur les tendances mondiales de l’économie circulaire. Les boîtiers de lampadaires LED en fin de vie peuvent être refondus et réutilisés dans la production de moulage sous pression, avec une empreinte carbone bien inférieure à celle de la fusion d'acier ou de la synthèse plastique. Pour les organismes municipaux de passation des marchés publics poursuivant des objectifs ESG, les boîtiers en aluminium moulé sous pression offrent des avantages significatifs en matière de notation de durabilité.

Guide d’approvisionnement et de sélection : liste de contrôle des spécifications techniques clés

Pour les entrepreneurs en ingénierie et les services d’approvisionnement municipaux, l’intégration des paramètres techniques suivants dans les documents d’appel d’offres peut filtrer efficacement les fournisseurs de qualité et éviter les risques de maintenance après installation :

1. Certification matérielle : Spécifiez explicitement l'alliage ADC12 ou A380 et exigez des rapports sur la composition chimique des matériaux et des rapports d'essais de propriétés mécaniques.
2. Indice de protection : L'éclairage routier extérieur nécessite un minimum de IP66 , avec une protection contre les chocs d'au moins IK08 ; les projets de zones côtières ou industrielles devraient être mis à niveau vers IK10.
3. Protection contre la corrosion : Exiger des systèmes de revêtement conformes aux normes ISO 12944 C5-M, avec des rapports de test au brouillard salin ISO 9227 montrant ≥ 1 000 heures sans cloquage.
4. Vérification de la gestion thermique : Exiger des fournisseurs qu'ils fournissent des données de simulation thermique CFD prouvant que la température de jonction des LED ne dépasse pas 85 °C dans les conditions de puissance nominale et de température ambiante.
5. Interfaces intelligentes : Si une future intégration de ville intelligente est requise, spécifiez des prises standard NEMA ou Zhaga réservées et confirmez la compatibilité des étanchéités.
6. Protection contre les surtensions : Norme SPD 10kV ; les zones sujettes à la foudre ou les projets de longues lignes d'alimentation doivent être améliorés pour 20kV .
7. Conditions de garantie : Exiger une garantie d'au moins 5 ans sur l'ensemble du luminaire, avec des limites explicites de dégradation du maintien de la lumière (L70) dans un délai de 50 000 heures.

En intégrant ces indicateurs dans les spécifications techniques, les organismes de passation des marchés peuvent garantir que les Boîtiers moulés sous pression pour lampadaires LED fournissent un service d'éclairage stable, efficace et nécessitant peu d'entretien tout au long de leur durée de vie de conception de 20 ans.
